JXH型小拉杆横向波纹补偿器由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。.用户使用时若需要小拉杆，在安装后务必将螺母松开并离天耳板（或撑板）一段距离（数值由由向补偿量确定）.若实际补偿量大于样本上的规定值（寿命≤1000次），产品在安装后必须拆除小拉杆。

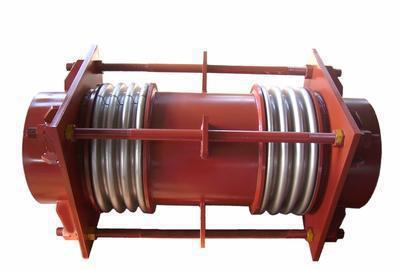

【产品名称】：JXH型小拉杆横向波纹补偿器
【产品别名】：小拉杆波纹补偿器，横向波纹补偿器
【产品规格】：【DN100mm-DN600mm】
【产品压力】：0.6-1.6MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
产品优势
JXH型小拉杆横向波纹补偿器习惯上也叫膨胀节，或伸缩节。小拉杆横向型补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
产品特点
使用说明：
小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0 ）均单独用作轴向补偿或横向补偿的最大值，此种情况应分别满足以下关系式：
X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
此时，X1,Y1为同时存在轴向位移及横向位移的实际值。
小拉杆横向波纹补偿器对支座作用力的计算：
某碳钢管道，公称通径500mm，工作压力0.6Mpa，介质温度350摄氏度，环境最低温度-100摄氏度，补偿器安装温度20摄氏度，根据管道布局需安 装一小拉杆横向型波纹补偿器，用以补偿50mm的轴向位移及30mm的横向位移，已知L=50，补偿器疲劳破次数按15000次考虑，试计算支座A的受力。
